Визуальное обнаружение потери волокон с помощью VFL

Date: 2019-08-22 16:53:11

\

Поскольку оптоволоконные каналы поддерживают пропускную способность высокоскоростной сети с растущими требованиями, становится все более важным гарантировать, что ваши магистральные линии отвечали ужесточению стандартов потерь. По мере роста и расширения сетевых приложений потребность в более высокой пропускной способности также продолжает расти. Чтобы гарантировать надежное и эффективное сетевое подключение и передачу данных, инструмент тестирования занимает ключевую позицию в сокращении времени, затрачиваемого на выявление и определение потери волокна. В этой статье мы представим полезный инструмент - визуальный дефектоскоп (VFL) для более быстрой, простой и эффективной идентификации потери волокна.

Представление VFL

VFL, также известный как визуальный дефектоскоп, служит в качестве устройства для тестирования оптического волокна, которое широко используется для определения точки разрыва, изгиба или растрескивания стекловолокна. Он также может определить местонахождение неисправности зоны нечувствительности рефлектометра и выполнить идентификацию оптоволокна от одного конца до другого конца. Разработанный с универсальным адаптером FC, SC и ST, этот оптоволоконный локатор может использоваться без каких-либо других дополнительных оптоволоконных адаптеров для обнаружения неисправностей на расстоянии до 10 км в оптоволоконном кабеле. Отличающийся компактными размерами, малым весом и мощностью красного лазера, VFL широко применяется для визуального определения местоположения потерь на оптоволоконных линиях и может также использоваться для подтверждения непрерывности волокон.

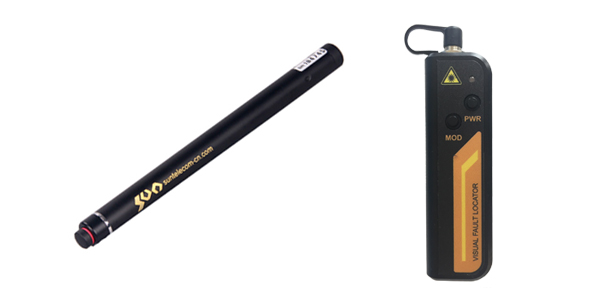

Как правило, существует два типа часто используемых VFL: визуальный локатор неисправностей в форме ручки и ручной визуальный локатор неисправностей, на следующем рисунке показан их внешний вид.

\
Как работает VFL?

Поскольку свет, используемый для передачи сигналов по оптоволоконному кабелю, обычно имеет длину волны от 1300 до 1650 нм, которая невидима для человека, мы едва можем увидеть его невооруженным глазом. Тем не менее, благодаря подаче мощного видимого света на длине волны от 360 до 670 нм в волокно, VFL помогает визуально и непосредственно определять неисправности в оптоволоконном кабеле. Этот видимый свет продолжает распространяться вдоль ядра до тех пор, пока не достигнет повреждения, затем он просачивается, что видно через пластиковое покрытие и оболочку. Таким образом, мы можем визуально определить местоположение потерь, будь то макроизгиб, неисправные коннекторы или плохое соединение. Кроме того, VFL также помогает охватить диапазон, в котором оптические рефлектометры во временной области (OTDR) бесполезны из-за мертвой зоны OTDR.


\
Применение VFL

VFL - это идеальный инструмент для обнаружения дефектов, возникающих в соединении и вокруг оптоволоконных шкафов, которые скрыты в «слепой зоне» рефлектометра или «мертвой зоне». VFL может визуально обнаружить разрывы волокна, неисправный коннектор, острые изгибы, плохие соединения и другие неисправности. Визуальный локатор неисправностей может повысить производительность в полевых условиях благодаря быстрому и точному обнаружению неисправностей, расстоянию, потерям и измерениям ORL.


Справочное руководство по использованию VFL

Сетевые среды иногда слишком сложны для технических специалистов, чтобы найти место повреждения, что делает визуальный локатор неисправностей  важным и необходимым инструментом для своевременного и точного решения проблемы. VFL также используется для проведения непрерывных испытаний и идентификации волокна. С визуальным определителем неисправностей вы можете легко изолировать большие потери и неисправности в оптоволоконных кабелях. Здесь мы предлагаем вам пошаговые инструкции по использованию VFL.

Шаг 1: Снимите пластиковые крышки коннекторов с обоих концов тестового оптоволоконного кабеля.

Шаг 2: Подключите оптоволоконный визуальный дефектоскоп к одному концу волокна. Нажмите кнопку тестера и убедитесь, что свет исходит от другого конца волокна. Это дает простое указание на непрерывность оптоволоконного канала.

Шаг 3: Повторите с несколькими другими волокнами. Проверьте наличие света, который может просочиться из неисправного соединения. Это может проиллюстрировать простой способ проведения визуального поиска неисправностей на поврежденных стыках или соединениях.

Шаг 4: Отключите все оборудование, установите пластиковые крышки на концы коннектора и верните все в состояние, в котором они были до начала тестирования.

Что следует учитывать, так это то, что во время процесса тестирования вы никогда не должны смотреть на результаты VFL напрямую. После завершения всей процедуры не забудьте закрыть выходной сигнал VFL пылезащитным колпачком.

Визуальный локатор неисправностей предоставляет нам простой и удобный способ быстрого обнаружения неисправностей в оптоволоконном кабеле, который также экономит время. Кроме того, это также облегчает проблемы и нагрузки при работе с массивной волоконно-оптической кабельной системой. Надеюсь, что эта статья поможет вам лучше понять визуальный локатор неисправностей.
