Решение для гибкого оптоволоконного соединительного кабеля

Date: 2019-08-22 17:31:30

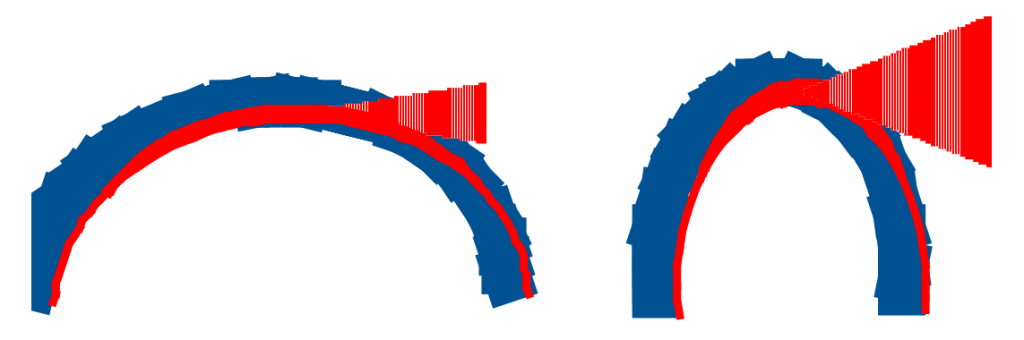

При установке волоконно-оптических соединительных кабелей не следует изгибать их за пределами их радиуса изгиба, поскольку свет может «просочиться» при изгибе волокна. Для установки волоконно-оптических соединительных кабелей в узких местах высокоплотных участков коммутации волокон в центрах обработки данных неизбежно требуется больше изгибов кабелей. По мере того как волокно изгибается острее, просачивается больше света (показано на рисунке ниже). Как решить эту проблему? Ответ - нечувствительный к изгибу оптоволоконный соединительный кабель. Гибкий оптоволоконный соединительный кабель, нечувствительный к изгибу, демонстрирует гораздо меньше потерь оптической мощности в условиях изгиба, оставаясь совместимым с обычными кабелями. Что же за гибкий кабель, не чувствительный к изгибу? Этот пост расскажет об этом.
\
Что такое радиус изгиба?

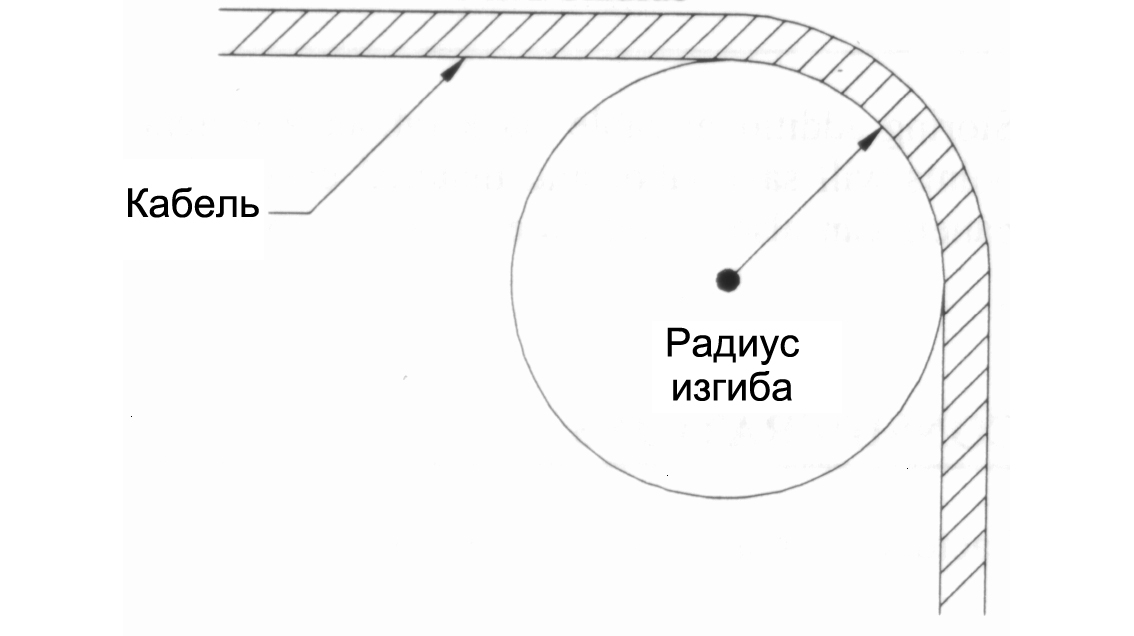

Чтобы понять, что такое гибкий волоконно-оптический соединительный кабель сначала необходимо знать, каков радиус изгиба. Радиус изгиба - это минимальный радиус, при котором трубу, трубку, лист, кабель или шланг можно изогнуть, не заламывая, не повреждая и не сокращая срока службы. Чем меньше радиус изгиба, тем больше гибкость материала. При установке оптоволоконных соединительных кабелей необходимо соблюдать осторожность, чтобы не превысить радиус изгиба кабеля. Обычно, если от производителя кабеля нет конкретных рекомендаций, радиус изгиба кабеля должен быть в 20 раз меньше наружного диаметра кабеля при протягивании кабеля и в 10 раз наружного диаметра при закреплении на месте. Например, при вытягивании кабеля диаметром 2 мм допускается только 40 мм; когда закреплен, убедитесь, что это 20-миллиметровая развертка. Для большинства современных оптоволоконных соединительных кабелей радиус изгиба составляет 30 мм. Как мы знаем, существует одномодовый соединительный кабель и многомодовый соединительный кабель, и, соответственно,такие же кабели нечувствительные к изгибу. Эти два вида гибких волоконно-оптических соединительных кабелей будут представлены ниже.
\
Одномодовый гибкий соединительный кабель, нечувствительный к изгибу

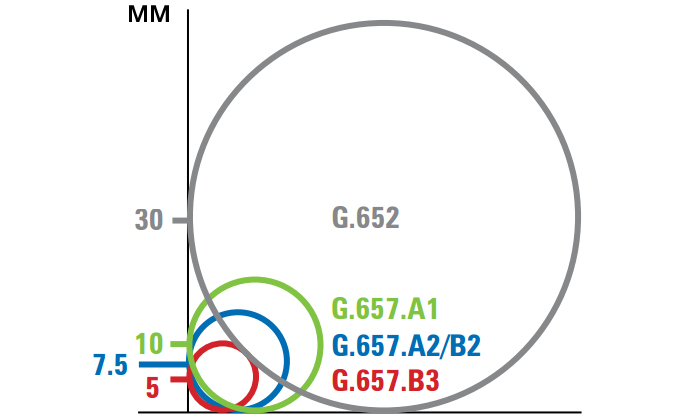

Одномодовые нечувствительные к изгибу оптоволоконные соединительные кабели были коммерчески доступны в течение нескольких лет. Рекомендация МСЭ G.657 определяет два класса одномодовых нечувствительных к изгибу волоконно-оптических соединительных кабелей: G.657 A и G.657 B. Затем каждая категория (A и B) делится на две подкатегории: G.657.A1, G.657.A2 и G.657.B1, G.657.B2. Минимальный радиус изгиба волокон G.657.A1 составляет 10 мм, волокон G.657.A2 и G.657.B1 - 7,5 мм, а волокон G.657.B2 - 5 мм. Волокна G.657.A1 и G.657.A2 полностью совместимы с волокнами ITU-T G.652.D.
\
По сравнению с минимальным радиусом изгиба стандартных одномодовых волокон G.652, который обычно составляет 30 мм, одномодовые гибкие оптоволоконные кабели G.657, не чувствительные к изгибу, гораздо более гибкие, поэтому их можно уверенно устанавливать различными способами монтажа. и во все более высокой плотности оборудования современных центров обработки данных.

\

Многомодовый гибкий соединительный кабель

Многомодовые не чувствительные к изгибу оптоволоконные соединительные кабели с минимальным радиусом изгиба 7,5 мм очень выгодно отличаются от традиционно определенного 30-мм радиуса изгиба. Чтобы достичь этого, оптический «желоб» добавляется к области оболочки снаружи волоконного сердечника. Эта траншея сохраняет большую часть света, который мог бы покинуть ядро традиционного многомодового волокна.
\
Требования к более узкому радиусу изгиба были разработаны в основном с учетом факторов на рынке FTTH (оптоволокно до дома). Тем не менее, преимущества для рынков помещений быстро становятся очевидными, особенно в центрах обработки данных, где все большее количество волокон устанавливается в небольших районах. Ожидается, что эта новая функция может обеспечить развертывание многомодовых волокон с более высокой плотностью.

\

Заключение

Изгибающие нечувствительные оптоволоконные соединительные кабели изготавливаются с плотной траншеяй, которое помогает оптоволоконному кабелю снизить оптические потери при изгибе кабеля. Оно обеспечивают то же высокое качество, механические и оптические характеристики, что и стандартные оптоволоконные патч-корды, и обеспечивают дополнительную возможность сохранения оптических характеристик при изгибе. Гибкие оптоволоконные соединительные кабели, не чувствительные к изгибу, доступны для многомодовых (OM2, OM3 и OM4) и одномодовых (OS2) сетей. Независимо от того, выбираете ли вы одномодовые не чувствительные к изгибу оптоволоконные соединительные кабели или многомодовые нечувствительные к изгибу оптоволоконные соединительные кабели, вы можете принять решение на основе ваших проектов.
