IDC (Интернет Дата-центр) Решение

Date: 2019-08-22 16:14:53

\

1. Предварительная укладка кабеля

(1) Обзор
Решение Sun Telecom MPO / MTP - это заранее разработанное решение, которое подразумевает, что можно легко расширять или перемещать системы без перемещения патч-кордов и кассет. Поэтому его можно применять для поддержки работающего в настоящее время решения, чтобы гибко реагировать на запросы клиентов, которые рассматривают физическую конфигурацию, экономию пространства и масштабность в будущем.

Предлагая предварительно законченный продукт на заводе, решение MPO / MTP Sun Telecom может гарантировать высокую производительность и большую длину соединения в результате увеличения вносимых потерь и уменьшения сопротивления. Кроме того, это может уменьшить человеческие усилия при подключении на месте без необходимости использования специальных инструментов для подключения оптических кабелей.

(2) Особенности
• Высокоплотное соединение с поддержкой нескольких ядер (до 24 ядер)
• Поддержка канала класса OF-300
• Двухтактное соединение для легкой и быстрой установки
• Решение для поддержки параллельной передачи 40/100 Гбит / с (IEEE 802.3ba)

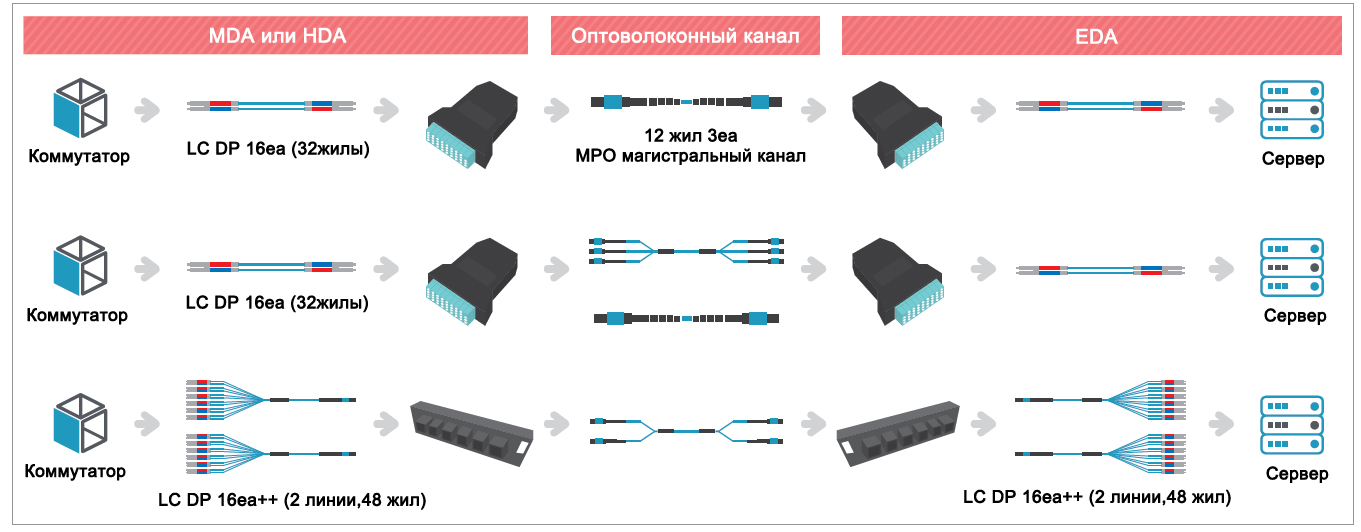

(3) Конфигурация волоконной системы
Система 1G / 10G
\

Система 40G / 100G
\


(4) Преимущества
Экономия времени и простота установки
Решение Sun Telecom MPO / MTP значительно экономит время установки по сравнению с традиционным кабельным способом

Снижение цены обслуживания
Решение Sun Telecom MPO / MTP экономит пространство кабельных каналов и не требует оптоволоконного соединения, поэтому сокращает количество человеческих ресурсов и количество ошибок.

\

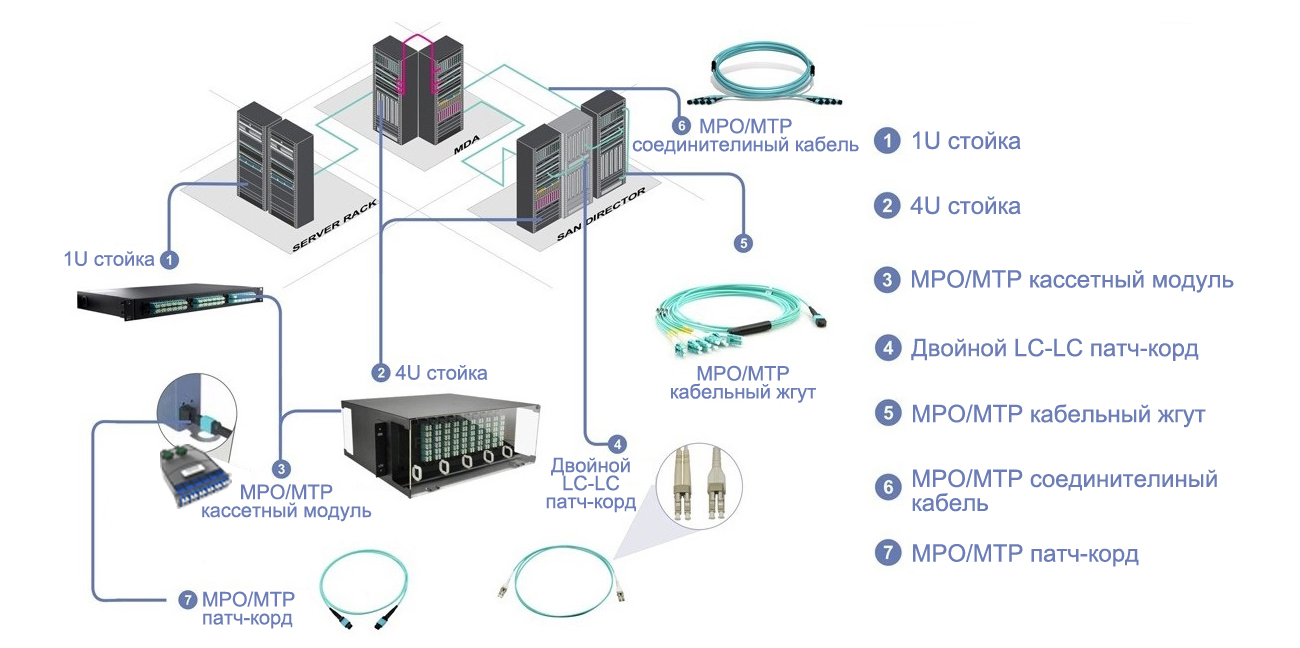

(5) Топологическая схема
\
Стандартное решение Sun Telecom -это заранее разработанное решение, состоящие из магистрального кабеля, кассет, патч-кордов и оптоволоконных коммутационных панелей. Типичная сквозная линия передачи данных начинается с конечного оборудования и создается с использованием стандартных или защищенных компонентов MPO / MTP, которые включают в себя патч-корд, кассету, магистральный кабель, другую кассету и другой патч-корд, который заканчивается на конечном оборудование на дальнем конце. Одномодовые цепи должны содержать одномодовое волокно, кабели, кассеты и патч-корды, а также одномодовые адаптеры в коммутационных панелях. Многомодовые цепи должны содержать 62.5 / 125um, 50 / 125um или OM3 / 4 оптоволокно, кабель, кассеты и патч-корды.

Магистральные кабели должны состоять из волоконно-оптического кабеля, соединенного с соответствующим количеством 12-волоконных многожильных вставных разъемов MPO / MTP.

Кассеты должны охватывать  оптические волокна, оканчивающихся на одном или двух MPO / MTP коннекторах на одном конце, и  LC коннектором на другом. Оптические волокна и коннекторы должны быть полностью помещены в защитный металлический модульный корпус.

Патч-корды должны представлять собой дуплексные (двухволоконные) кабельные сборки с LС коннекторами на одном конце и LC коннекторами на другом.


(6) Детали продукта

Оборудование Модель Номер Описание
\ Оптическая распределительная панель SUN-ODF-H Мах 576 жил, высота 2.2 м.
\ Клеммная коробка SUN-ODB-RM2 1-4 ш. 19'', Мах. 48 жил, FC прямоугольный/SC/ST адаптер панель
\ MPO/MTP патч панель SUN-MPO/MTP-5C-1U 1 рама, 19'', черное железо, Мах 120 жил, подходит для MPO/MTP кассет
 \ MPO/MTP кассеты SUN-MPO/MTPM-DLC-2-12OM3-5C  Два 12 жил MPO/MTP male коннектора(включая PIN)-LC перемычка
\ MPO/MTP магистральный кабель SUN-MPO/MTP-MPO/MTP MPO/MTP коннектор, магистральный кабель с 12/24 жилами,LSZH
\ Разветвленный патч-корд SUN-MPO/MTP-LC MPO/MTP к 12/24 жилы LC разветвленный патч-корд, LSZH
\ MPO/MTP адаптер панель SUN-AP-MPO/MTP MPO/MTP 6-портов адаптер панель для кросс-соединения
\ Пигтейл и патчкорд SUN-DLC LC дюплекс, LSZH или PVC

2.IDC связь

(1) Прямое подключение к трансиверу Sun Telecom 40G QSFP + SR4
Требуется кабель MPO / MTP типа B к гнезду MPO / MTP с внутренней резьбой. На рисунке 1 показаны два приемопередатчика Cisco 40G QSFP + SR4, соединенные гнездом MTP.


\

Оборудование Модель Номер Описание
\ 40G QSFP+SR4 оптический трансиверный модуль SUN-QSFP-SR4 40G QSFP+SR4, 100 м на ОМ3 многомодовое волокно(MMF) и 150 м на OM4 MMF
\ MPO/MTP магистральный кабель SUN-MPO/MTP-OM4-MPO/MTP MPO/MTP коннектор, ОМ4, магистральный кабель с 12 жилами, LSZH

(2) Sun Telecom 40G QSFP + SR4, соединенный с магистральным кабелем MPO / MTP и коммутационной панелью
При соединении двух приемопередатчиков Sun Telecom 40G QSFP + SR4 использование многомодовых оптоволоконных кабелей MPO / MTP обычно является предпочтительным методом укладки кабелей. Ниже на рисунке 2 панель адаптера MPO / MTP взаимосвязаны.


\

Оборудование Модель Номер Описание
\ 40G QSFP+SR4 оптический трансиверный  SUN-QSFP-SR4 40G QSFP+SR4, 100 м на ОМ3 многомодовое волокно(MMF) и 150 м на OM4 MMF
\ MPO/MTP магистральный кабель SUN-MPO/MTP-OM4-MPO/MTP MPO/MTP коннектор, ОМ4, магистральный кабель с 12 жилами, LSZH
\ MPO/MTP патч панель SUN-MPO/MTP-5C-1U 1 рама, 19'', черное железо, Мах 120 жил, подходит для 5 MPO/MTP кассет
\ MPO/MTP адаптер панель SUN-AP-MPO/MTP MPO/MTP 6-портов адаптер панель для кросс-соединения

(3) Прямое подключение к приемопередатчикам Sun Telecom 40G QSFP + LR4
Требуется ленточный одномодовый оптоволоконный соединительный кабель LC UPC - LC UPC. На рисунке 1 показаны два приемопередатчика 40G QSFP + LR4, подключенных по одномодовому кабелю LC.


\
Оборудование Модель Номер Описание
\ 40G QSFP+LR4
Оптический трансиверный модуль
SUN-QSFP-LR4 40 Гб/с QSFP+LR4, Pull-Tab, 10 км на стандартное одномодовое волокно
\ Патч-корд SUN-DLC-SM-DLC LC дюплекс, SM, LSZH

(4) 40G Sun Telecom QSFP + LR4, соединенный с магистральным кабелем MPO / MTP и оптоволоконным корпусом
При соединении оптических приемопередатчиков Sun Telecom 40G QSFP + LR4 использование волоконно-оптического соединительного кабеля LC обычно является предпочтительным способом прокладки кабеля. Ниже на рисунке 2 магистральный кабель MPO / MTP и оптоволоконный корпус используются для завершения соединения.

\

Оборудование Модель Номер Описание
\ 40G QSFP+LR4
Оптический трансиверный модуль
SUN-QSFP-LR4 40 Гб/с QSFP+LR4, Pull-Tab, 10 км на стандартное одномодовое волокно
\ Патч-корд SUN-DLC-SM-DLC LC дюплекс, SM, LSZH
\ MPO/MTP магистральный кабель SUN-MPO/MTP-SM-MPO/MTP MPO/MTP коннектор, SM, магистральный кабель с 12 жилами, LSZH
\ MPO/MTP патч панель SUN-MPO/MTP-5C-1U 1 рама, 19'', черное железо, Мах 120 жил, подходит для 5 MPO/MTP кассет
 \
MPO/MTP кассеты SUN-MPO/MTPM-DLC-2-12OM3-5C  Два 12 жил MPO/MTP male коннектора(включая PIN)-LC перемычка

(5) Прямое соединение для Sun Telecom 40GbE QSFP + с QSFP + AOC
Как высокоэффективный интегрированный кабель, AOC могут обеспечить защиту от загрязнений окружающей среды и других проблем пользователя во время установки. На рисунке 1 показан один кабель Sun Telecom 40 QSFP + - QSFP + AOC, подключенный двумя коммутаторами напрямую.

\

Оборудование Модель Номер Описание
\ 40 QSFP+активный оптический кабель SUN-QSFP-AOC40G QSFP к QSFP активный оптический кабель (1м,3м,5м,7м,10м...)
